冰蓄冷系统设计概述

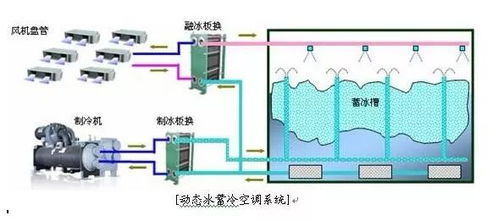

冰蓄冷系统是一种利用夜间低谷电价时段进行制冷，将冷量储存起来，在白天高峰时段释放冷量的空调系统。这种系统不仅能够有效降低空调系统的运行成本，还能实现电网电力移峰填谷，提高能源利用效率。本文将详细介绍冰蓄冷系统的设计要点。

系统流程与蓄冰装置选择

在冰蓄冷系统的设计中，选择合适的系统流程和蓄冰装置至关重要。

系统流程：

1. 空调逐时负荷的具体情况以及特点是选择系统流程的核心因素。

2. 蓄冰装置的选择较大程度地影响着系统流程的选择。

3. 目前主流的系统流程是采用不完全冻结式蓄冰盘管的制冷主机上游的串联系统。

4. 部分建筑因其负荷特点可考虑采用冰球的并联系统。

5. 受系统初投资以及机房占地的制约，目前主流的蓄冰系统为分量式蓄冰模式。

蓄冰装置：

1. 根据不同建筑的情况选择适用的系统流程。

2. 分析系统关键参数，具体分析其优势及劣势。

3. 掌握公司目前主推的各种流程，熟练之后可进行其他厂家的流程优劣分析。

制冷主机选择

冰蓄冷系统用冷水机组的选择主要取决于机组可以获得的出水温度、容量范围、效率和价格。制冷剂类型和自控系统也应考虑。

容量因素：

1. 冷水机组有往复式、螺杆式、离心式、蜗旋式以及吸收式等机组。

2. 选择冷水机组时考虑的主要因素是容量问题。

3. 每种机型的典型容量范围如下：

- 往复式：25~150kW，90~530kW

- 螺杆式：50~800kW，180~2800kW

- 离心式：500~2000kW，1800~7000kW

效率因素：

1. 制冷主机的制冷能力随蒸发温度的降低而降低。

2. 选择制冷主机时，应考虑其制冷效率。

冰蓄冷系统设计方法

冰蓄冷低温送风技术是为实现电网电力移峰填谷、降低空调系统运行费用而兴起的一门实用综合技术，并逐渐成为空调系统设计的主流。

1. 对冰蓄冷低温送风系统的设计及其相关问题进行深入研究。

2. 分析冰蓄冷系统的设计方法，包括系统流程、蓄冰装置、制冷主机等。

3. 探讨冰蓄冷系统的经济效益，为业主方提供技术方案。

冰蓄冷系统应用实例

以下为冰蓄冷系统应用实例：

1. 格力在北京大兴国际机场使用的17台高效永磁同步变频冰蓄冷双工况机组。

2. 格力为深圳地铁12号线设计的中央空调系统，采用永磁变频螺杆机技术。

3. 格绿控工厂运用光伏板构建了光储空”系统，实现空调的零能耗”和零碳排”。

冰蓄冷系统设计是一项复杂而重要的工作，需要综合考虑系统流程、蓄冰装置、制冷主机等因素。通过合理设计，冰蓄冷系统可以实现节能降耗、降低运行成本，为我国空调行业的发展做出贡献。
