MVR系统图详解：机械蒸汽再压缩技术的核心图示

MVR（机械蒸汽再压缩）系统是一种高效的节能技术，广泛应用于化工、食品、制药等行业。本文将详细介绍MVR系统图，帮助读者更好地理解这一技术的原理和应用。

一、MVR系统概述

MVR系统是一种利用蒸发过程中产生的二次蒸汽进行再压缩，从而实现热能回收和节能的技术。与传统蒸发器相比，MVR系统可以显著降低能源消耗，提高生产效率。

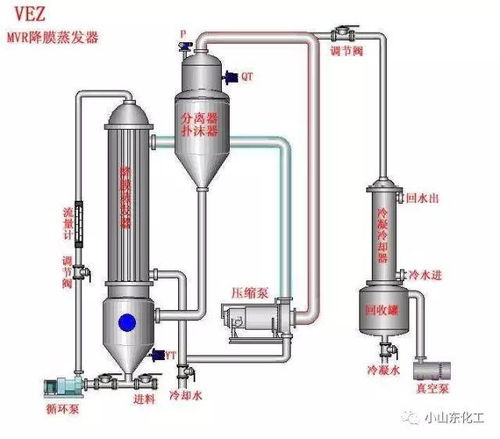

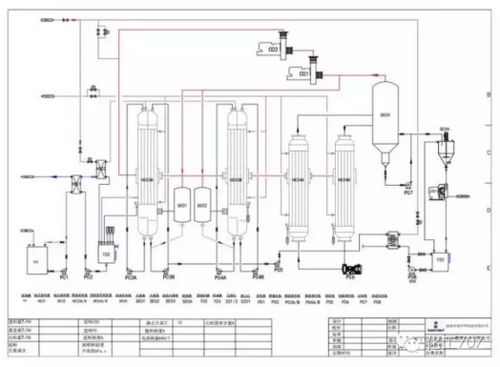

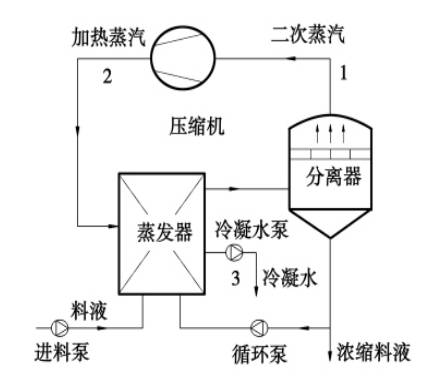

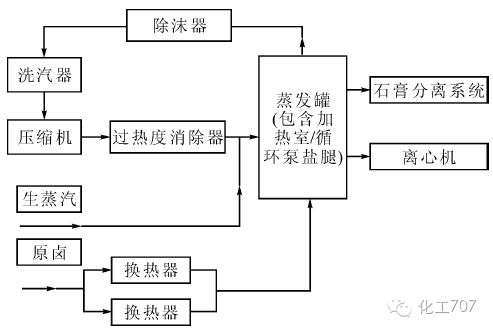

二、MVR系统图组成

MVR系统图主要由以下几个部分组成：

1. 蒸发器

蒸发器是MVR系统的核心部件，负责将原料液蒸发浓缩。根据蒸发方式的不同，蒸发器可分为降膜蒸发器、强制循环蒸发器等。

2. 蒸汽压缩机

蒸汽压缩机是MVR系统的动力源，负责将蒸发过程中产生的二次蒸汽进行压缩，提高其温度和压力，使其成为高温高压的蒸汽。

3. 冷凝器

冷凝器用于将高温高压的蒸汽冷凝成水，释放出热量。冷凝器通常采用水冷或空气冷却方式。

4. 冷凝水泵

冷凝水泵负责将冷凝器中的水送回蒸发器，形成闭合循环。

5. 控制系统

控制系统用于监控MVR系统的运行状态，包括温度、压力、流量等参数，确保系统稳定运行。

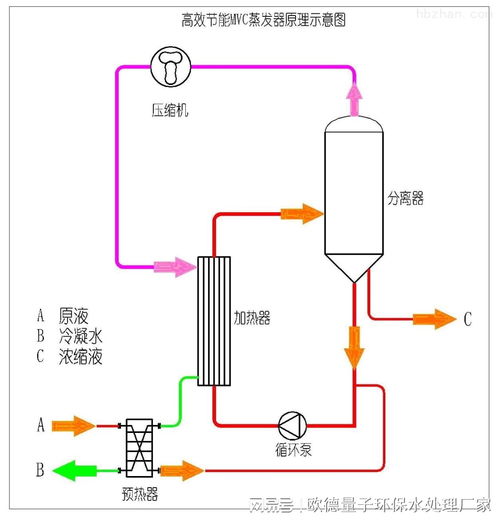

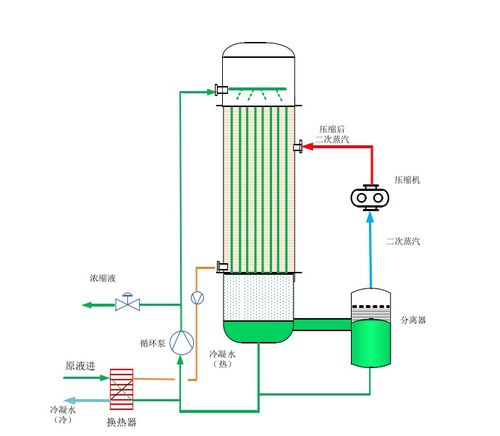

三、MVR系统工作原理

MVR系统的工作原理如下：

1. 蒸发过程

原料液进入蒸发器，在加热蒸汽的作用下蒸发浓缩，产生二次蒸汽。

2. 蒸汽压缩

二次蒸汽进入蒸汽压缩机，被压缩成高温高压的蒸汽。

3. 冷凝过程

高温高压的蒸汽进入冷凝器，冷凝成水，释放出热量。

4. 冷凝水循环

冷凝水被冷凝水泵送回蒸发器，形成闭合循环。

四、MVR系统优势

MVR系统具有以下优势：

1. 节能降耗

MVR系统可以回收蒸发过程中产生的二次蒸汽，减少对外部能源的需求，降低生产成本。

2. 提高生产效率

MVR系统可以连续运行，提高生产效率，满足大规模生产需求。

3. 环保减排

MVR系统可以减少废气排放，降低环境污染。

五、MVR系统应用领域

MVR系统广泛应用于以下领域：

1. 化工行业

如高盐废水处理、煤化工废水处理、电镀废水处理等。

2. 食品行业

如糖浆浓缩、果汁浓缩等。

3. 制药行业

如中药提取、抗生素生产等。

MVR系统作为一种高效的节能技术，在各个行业都得到了广泛应用。通过本文对MVR系统图的详细介绍，相信读者对MVR技术有了更深入的了解。在今后的生产实践中，MVR技术将继续发挥其优势，为我国节能减排事业做出贡献。
