IGBT测试系统的设计与应用

随着电力电子技术的不断发展，绝缘栅双极型晶体管（IGBT）作为大功率半导体器件，在工业、交通、能源等领域得到了广泛应用。为了确保IGBT的性能稳定和可靠性，对其进行精确的测试显得尤为重要。本文将介绍IGBT测试系统的设计与应用，以期为相关领域的研究和开发提供参考。

一、IGBT测试系统的概述

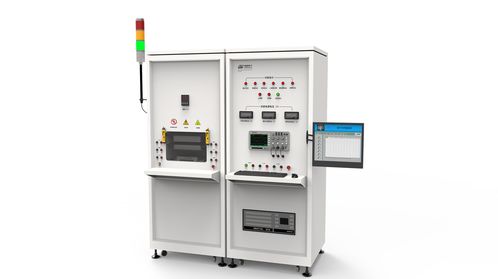

IGBT测试系统是用于对IGBT进行性能测试的设备，主要包括测试平台、测试仪器、测试软件等组成部分。测试系统的主要功能是对IGBT的静态参数和动态参数进行测量，以评估其性能是否符合设计要求。

二、IGBT测试系统的设计

1. 测试平台设计

测试平台是IGBT测试系统的核心部分，主要包括以下设计要点：

高精度电源：提供稳定的电压和电流，以满足不同测试需求。

高精度电流传感器：实时监测IGBT的电流，确保测试数据的准确性。

高精度电压传感器：实时监测IGBT的电压，确保测试数据的准确性。

数据采集卡：实时采集测试数据，并传输至测试软件。

2. 测试仪器设计

测试仪器主要包括以下设计要点：

IGBT驱动电路：为IGBT提供合适的驱动信号，确保其正常工作。

保护电路：防止IGBT因过压、过流等异常情况而损坏。

温度传感器：实时监测IGBT的结温，确保其工作在安全范围内。

3. 测试软件设计

测试软件是IGBT测试系统的关键部分，主要包括以下设计要点：

用户界面：提供友好的操作界面，方便用户进行测试。

测试参数设置：允许用户根据测试需求设置测试参数。

数据采集与处理：实时采集测试数据，并进行处理和分析。

测试报告生成：自动生成测试报告，方便用户查阅。

三、IGBT测试系统的应用

1. 静态参数测试

静态参数测试主要包括以下内容：

正向导通电压（VCEsat）：IGBT导通时的电压。

反向阻断电压（VBR）：IGBT反向阻断时的电压。

门极触发电压（VGE）：触发IGBT导通所需的电压。

门极触发电流（IGT）：触发IGBT导通所需的电流。

2. 动态参数测试

动态参数测试主要包括以下内容：

开关时间：IGBT从导通到关断的时间。

开关损耗：IGBT在开关过程中产生的损耗。

通态损耗：IGBT导通时的损耗。

关断损耗：IGBT关断时的损耗。

IGBT测试系统在保证IGBT性能稳定和可靠性方面具有重要意义。本文介绍了IGBT测试系统的设计与应用，以期为相关领域的研究和开发提供参考。随着技术的不断发展，IGBT测试系统将更加智能化、自动化，为电力电子领域的发展提供有力支持。
