DIY IGBT模块电焊机：从零开始打造高效焊接设备

随着DIY文化的兴起，越来越多的爱好者开始尝试自己动手制作各种电子设备。本文将为您介绍如何DIY一款基于IGBT模块的电焊机，让您在享受动手乐趣的同时，也能拥有一台高效稳定的焊接设备。

标签：DIY IGBT模块电焊机，焊接设备，DIY文化

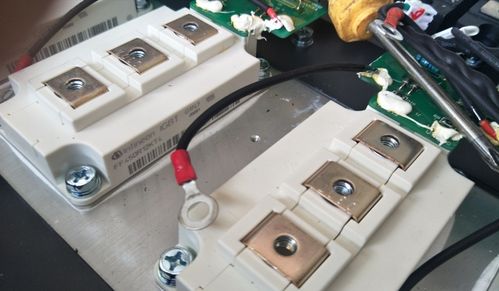

一、IGBT模块简介

IGBT（Isulaed Gae Bipolar Trasisor，绝缘栅双极型晶体管）是一种高压、大电流的功率半导体器件，具有开关速度快、导通电阻小、驱动电路简单等优点。在电焊机中，IGBT模块作为逆变器的核心元件，能够将直流电压转换为高频交流电压，从而实现高效焊接。

标签：IGBT模块，功率半导体，逆变器

二、DIY IGBT模块电焊机所需材料

1. IGBT模块：选择适合自己焊接需求的IGBT模块，如600V/1200V等。

2. 逆变电源：购买或自制逆变电源，用于将直流电压转换为高频交流电压。

3. 电流表、电压表：用于测量焊接过程中的电流和电压。

4. 焊接电缆、电极：用于连接IGBT模块和焊接工件。

5. 电路板、电阻、电容、二极管等：用于搭建逆变电路。

6. 工具：电烙铁、万用表、螺丝刀等。

标签：DIY材料，逆变电源，焊接电缆

三、DIY IGBT模块电焊机电路设计

1. 逆变电路设计：根据所选IGBT模块的参数，设计合适的逆变电路。逆变电路主要由IGBT模块、驱动电路、高频变压器、滤波电路等组成。

2. 驱动电路设计：驱动电路用于控制IGBT模块的开关动作。常见的驱动电路有PWM（脉冲宽度调制）驱动、光耦驱动等。

3. 高频变压器设计：高频变压器用于将直流电压转换为高频交流电压。变压器的设计需要考虑电压、电流、频率等参数。

4. 滤波电路设计：滤波电路用于滤除高频变压器输出的高频噪声，提高焊接质量。

标签：逆变电路，驱动电路，高频变压器

四、DIY IGBT模块电焊机组装与调试

1. 组装电路：按照电路设计图纸，将各个元件焊接在电路板上。

2. 连接逆变电源：将逆变电源与电路板连接，确保连接牢固。

3. 调试电路：使用万用表测量电路板上的电压、电流等参数，确保电路正常工作。

4. 调试焊接性能：将焊接电缆和电极连接到电焊机上，进行焊接实验，观察焊接效果。

标签：组装电路，调试电路，焊接性能

五、注意事项

1. 在DIY过程中，请务必遵守安全操作规程，确保人身安全。

2. 电路设计过程中，要充分考虑元件的参数和电路的稳定性。

3. 焊接过程中，注意控制电流和电压，避免过热损坏IGBT模块。

4. 定期检查电焊机，确保各部件正常工作。

标签：安全操作，电路设计，焊接参数

六、总结

DIY IGBT模块电焊机不仅能够满足您的焊接需求，还能让您在制作过程中体验到动手的乐趣。通过本文的介绍，相信您已经对DIY IGBT模块电焊机有了初步的了解。祝您在DIY过程中取得成功，拥有一台高效稳定的焊接设备。

标签：DIY焊接设备，动手乐趣
